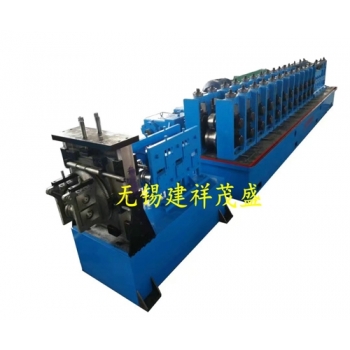

电气化导轨成型机

联系电话:13815109058
产品详细介绍
导轨自动辊压成型机组技术参数
一、  执行技术标准
1、 GB/T6725-2002   《冷弯型钢技术条件》
2、 GB/709-88       《热轧钢板和钢带的尺寸、外形、重量及允许偏差》
3、 GB6723-86       《通用冷弯开口型钢尺寸、外形、重量及允许偏差》
4、 GB/708-88       《冷轧钢板和钢带的尺寸、外形、重量及允许偏差》
及双方确认的技术文件
二、技术要求:
设备生产条件:
1、设备占地面积:40×2.5×1.5(长×宽×高)米。
2、设备进料方向:左进料。
3、电压参数380,50Hz,3相。
4、液压油:46#液压油。
5、齿轮油:18#双曲线齿轮油。
6、电机总容量:约60kw。
3.2设备主要技术参数
1、加工带钢宽度:112mm
2、设备加工的板材厚度:4-6mm
3、低碳钢,冷轧板等;不锈钢304
4、工件长度: 18m
5、工件长度定尺精度:
宽度公差为±0.1mm
型材的总长度公差为‰1mm
三、机组主要参数:
1、原材料机械性能及规格:
材质:304
钢带厚度:   4-6mm
钢带宽度:   ≦130mm
钢卷内径:   φ508~φ600
钢卷外径:   ≤φ1800
钢卷重量:   ≤4T
2、产品规格:
产品:        按产品图纸
产品宽度:    100mm
产品高度:    19mm
产品长度:    用户自定
长度公差:    ‰1mm
3、机组技术规格:
成型方式:    辊式冷弯成型
生产速度:    ≤10m/min
进料方向:    左进料
主电压:      380V,50Hz
机组总功率:  约62KW
四、工艺流程:
放料架—整平机—成型主机—数控锯切机—收料架—控制系统—成型模具
五、主要技术参数:
1、单臂内涨式开卷机:(气源有需方提供)
单臂油压内涨式放料架,承载重量4吨,卷料内孔φ500-φ550,钢卷更大直径φ1700.手动涨缩,气动压紧。
2、整平机:
墙板式七辊整平机,二辊夹送,八辊整平。整平辊直径160mm。材质为40Cr,淬火硬度HRC48°~52°。整平机前后配导向立辊,进料口夹送辊配上下齿轮传动,主动力来源于成型主机,调整手轮¢160mm整平墙板50mm,
3、成型主机:
成型主机12架内侧为独立连体闭口式牌坊结构,主机外侧为独立单体闭口式牌坊结构,机械展开宽度为2.5m。牌坊材质铸钢,回火处理。立辊横截面有足够的强度与可靠的质量保证。导向立辊1道。辊轴直径φ100,材料为40Cr钢,调质处理。轴承型号:固定面7216,调节面32216,每道各4件。主机功率55KW,变频调速,ZQ650减速机,速比48.57,一型装配。传动齿轮箱之间用链轮连接,与辊轴之间用齿轮传动轴传动,与减速机之间用2寸双排链传动,设备进料宽度范围100-200mm,设备可同时安装U、V型两套成型模具,分组成型,传动组装在出料口,配成型水冷循环系统,出料口加装防冷却水回流气动喷口,
4、切断机构:(外购4038系列)
切断设备采用带锯无毛刺切割机切断,电机功率3KW,气缸压紧配有冷却循环水冷。
5、收料架:
滚轮式收料台,长15米,用8#槽钢焊接。
6、控制系统:
采用PLC控制系统,光电侧长并控制切断。可手动和自动控制整条生产流水线各个部件的动作协调。
7、成型模具:
导轨滚压成型模具1套,具体按客户图纸设计加工。材质为Cr12,整体淬火硬度为HRC58°~62°。
8、其他:
设备总功率62KW。轧制型材高度12mm,轧制厚度6mm。焊接机座的结构用材必须符合要求,焊接要符合******钢材焊接标准的要求。设备经除锈处理后,先涂钢构专用防锈漆,防锈漆必须覆盖全面,再涂优质面漆。转动部分应用警示色区别。
