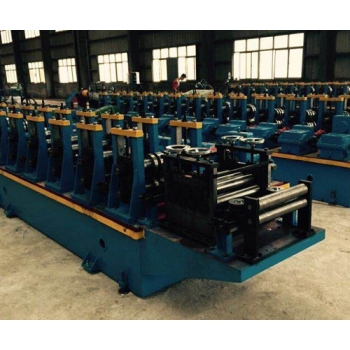

光伏支架成型机

联系电话:13815109058
产品详细介绍

无锡建祥茂盛冷弯型钢设备有限公司于2012年4月26号成立,占地面积约8000平方米,致力于冷弯型钢、非、 标钢结构产品的研发、设计、制造、销售、外贸于一体的冷弯型钢设备的厂家,并远销东亚、南亚、东盟、东欧、独联体、大洋洲、南美、拉美、中东、南太平洋、非洲等地。我们期待着与您的合作,欢迎来厂考察。目前我公司已成功制造出以下冷弯设备:

1.抗震支架设备

2.光伏支架生产线设备

3.阳极板设备

4.电缆桥架设备

5.企口板成型设备

6.转角板设备

7.外墙装饰板冷弯成型机

8.纵剪横剪机组

9.盒子板生产设备

10.压型机成型机设备

11.电梯型材生产线。

12.防火阀外框生产线。

13.汽车用型材生产线。

14.电气柜型材生产设备。

15.czu系列冷弯型钢机组。

16.电缆桥架冷弯型钢机组。

17.楼承板生产线。

18.货架立粒/横梁/层板设备。

19.楼层板系列成型机生产线。

20.脚踏板冷弯型钢机组。

21.立体车库边梁/浪板生产线。

22.彩钢瓦琉璃瓦成型生产线设备。

23.焊接h型钢波纹腹板生产线设备。

24.轻钢龙骨系列型材冷弯成型机组。

25.高速公路护栏板全套成型生产线。

26.钢板仓生产线公路涵洞波纹板设备。

我公司生产的冷弯成型设备有以下几个优点:

1.设备控制为plc控制,在正常生产时设制多重安全保护。

2.床身为钢板焊接件。并作回火处理,消除内应力,避免机身的变形。

3.成型机架为铸铁结构,并经回火处理。强性高,使用寿命长。

4.轧辊轴的材料为40cr,并经调质处理,硬度为hb280。

5.成型模具的材料为gcr15, 淬火处理,硬度:hrc56-62℃。

6.传动结构为齿轮箱传动。每一个成型机架都有一个齿轮箱,可保证设备超时间,高强度运行,并且使用寿命长。

光伏支架成型设备参数简介

1物料进料宽度范围:40-200mm

2带钢厚度范围:2-2.5mm

3带钢的质地:q235冷带钢、热镀锌带钢

4工作速度:1-15m / min

5小工件长度:2000毫米

6直线公差:1-1.5毫米/ 1500毫米

7工件的角度公差≤±1.5 / 1000mm

装料把钢卷装入内撑式开料架撑紧 → 进板校准通过进料导向平台将带钢正确导入成型主机→ 辊压成形 → 成型后切断 → 成品托料出板 。

本生产线可生产太阳能光伏支架系列产品,包含41 × 21、 41×41、41×52、41×62、41×72、等规格。

成型工艺

开卷 – 整平 – 夹送、冲孔 – 成型 – 定尺、切断 – 收料

设备性能

板材厚度:1.5~2.5 mm

生产线速度:1 – 18 米/分钟

主机成型速度:10 – 18米/分钟

生产占地面积:长40m ×宽3米

装机总容量:40 kw

抗震支架生产加工设备、抗震/管廊/支架生产设备

成型线:卷料上料开卷----整平送料一体机----成型主机(滚齿、打标)---校正装置----切断系统----收料台 电控采用PLC可编程逻辑控制

冲孔线:工作台----气动夹具、伺服送料装置----液压(冲床)冲孔

电控采用PLC可编程逻辑控制

冲孔方式,根据实际情况,以及综合多种因素,采用成型后 。

可定制成先冲孔后成型一体式冲孔成型生产线

抗震支架生产加工设备、抗震支架设备生产线

GY180型抗震支架成型设备生产工艺流程

被动放料 →导向 夹送、成型→ 无毛刺切断(气动跟踪)→出料

主要设备结构、性能概述

1 放料机

放料机技术参数:

板料宽度:≤300 mm;材料厚度≤3.0mm;

料卷内径:φ508mm;   内径涨缩范围ф480-520 mm;

料卷更大外径:φ1200mm;承载重量:≤5T

2 进料导向装置

a.结构特点:校平机入料端带有一对导向平辊及两对导向立辊,导向立辊可对中移动及同时移动。结构稳定,操作简单。

3成型主机

机型:GY180型

成型道次:30道(辊)

成型品种:U型材

成型机架:钢板焊接箱型底座,龙门牌坊式机架,齿轮箱传动。

更大进料宽度:≤300mm

更大材料厚度:2.0~3.0mm

轧辊轴轴径:φ90 mm

轧辊模具材质:cr12MOV,淬火处理,HRC60-62°。

主传动电机: 55kw 电机驱动,泰象减速机,变频调速。

成型模具:带水冷槽

无锡建祥茂盛冷弯型钢设备有限公司拥有专业的设计队伍,******的工作团队,以及多套加工中心。公司一直秉承淳朴的工作作风,用热心、细心、诚心、恒心沟通,在平凡、平淡、真诚、真切中服务。做到重视合同,确保质量,准时交付,严守承诺。用真诚赢得信任,耐心获取理解;细节决定成败,服务创造价值。
