宜兴槽式电缆桥架成型设备

槽式电缆桥架生产加工设备、槽式电缆桥架设备生产线、槽式电缆桥架生产线设备制产品范围
本冲压成型机组可以轧制更大厚度为2.0mm槽盒式电缆桥架，产品宽度从100至600mm，高度从50至150mm之间不同规格的钢质电缆桥架产品。

槽式电缆桥架生产加工设备、槽式电缆桥架设备生产线、全自动电缆桥架成型设备生产工艺流程

被动放料----校平----冲孔（冲连接孔）----切断----成型---出料

1、主要设备结构、性能概述

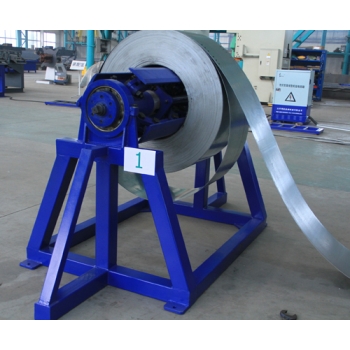

2、被动放料机

   技术参数：板料宽度：200—950mm；材料厚度0.8—2.0mm；

内径涨缩范围ф460-510 mm；

料卷更大外径:φ1200mm;承载重量：≤6T

3、校平、冲孔装置

结构形式：校平由五组校直辊和前后各一对夹送辊组成，冲孔为四柱液压式冲孔，动力源为油缸下压式。

结构特点：校平辊经调质、镀铬处理后其刚性、表面粗糙度等机械性能大大提高；其由夹送辊及校平辊组成，夹送辊可单独调整，校平上辊采用整体结构，前后设两个调整点，可形成一定的倾斜角度，便于提高校平质量。校平机入料端带有一对导向平辊及两对导向立辊，导向立辊可对中移动及同时移动。手轮调整，带刻度，方便对中。

校平机与送料器之间设活光电信号，发出反馈信号入控制系统，控制系统发出指令给变频电机变速，以控制储料区中料带的储存量，达到不间断校平的目的。

冲孔为四柱液压式冲孔，动力源为油缸下压式。

4、液压切断

液压泵站：5.5kw  刀片切断，刀片材质Cr15，淬火处理。

数 量：1件

5、成型主机

a. 形式：双悬臂齿轮传动、宽度可调******成型机整体移动，可快速自动（腰高和宽度）调换规格；（变频电机控制）

b. 功能与结构：将冲压切断后的板料经20道次的辊轮，逐渐辊压成成品桥架。由电机、减速机、高精度滚动直线导轨、左右传动箱、横向调整机构、辊轮组组成。一组辊轮可完成所有规格的桥架成型，更换品种可通过调整左右辊架位置实现。床身及传动箱采用焊接结构，去应力处理；齿轮采用45钢硬齿面；主机结构采用意大利进口技术制造，精度更高。

辊轮采用组合结构，速差及成型阻力小，对钢板表面磨损小；轧辊工艺设计采用进口软件，计算机设计，并进行FEA分析，保证制件形状精度，不划伤板料。辊轮采用GCr15锻造，整体淬火后数控加工，硬度可达HRC58-62；具有高强度、高硬度、高精度、使用寿命等特点。

c.技术参数：

水平辊架数： 20架（20道成型辊+4道压筋辊）

          进料宽度：   200～950mm

成型机轴径： ￠65 mm（具体根据实际情况调整）

水平辊距：   约350-550mm

电机功率：   22KW

线速度：　　 4-6m/min。

成型机组除C型成型轧辊外，另附成型加强筋桥架底边和腰高部分的部分轧辊，其它成型部分不变。
